BOSCH FPE-5000-UGM / ADP4000 / System 4000

Anschluss

Zur Inbetriebnahme eines BOSCH FPE5000 / ADP4000 / System 4000-Moduls ist auf die konkrete Abfolge der Schritte zu achten.

Platine GND mit Klemme [SDO-] TTY verbinden Platine TX mit der Klemme [SDO+] TTY verbinden In diesem Beispiel wurde die Spannung vom internen Netzteil abgegriffen. GND = schwarze 2x2x0,6 Ader UB+/VCC = rote 2x2x0,6 Ader warnung In diesem Beispiel wird nur eine galvanische Trennung von 5000 Volt zum Datenbus und 1000 Volt zur Spannungsquelle erreicht. hinweis Bei Datenstrom flackert die LED entsprechend. Alle 5 Sekunden blinkt die LED und zeigt das Polling an. RS485 A/B-Verbindung zum FAST-Gerät schleifen und auf den RS485 <-> USB Adapter auflegen. hinweis Die hier aufgebaute Verbindung ist unidirektional (Simplex) – eine externe Steuerung dieses Systems ist nicht möglich.

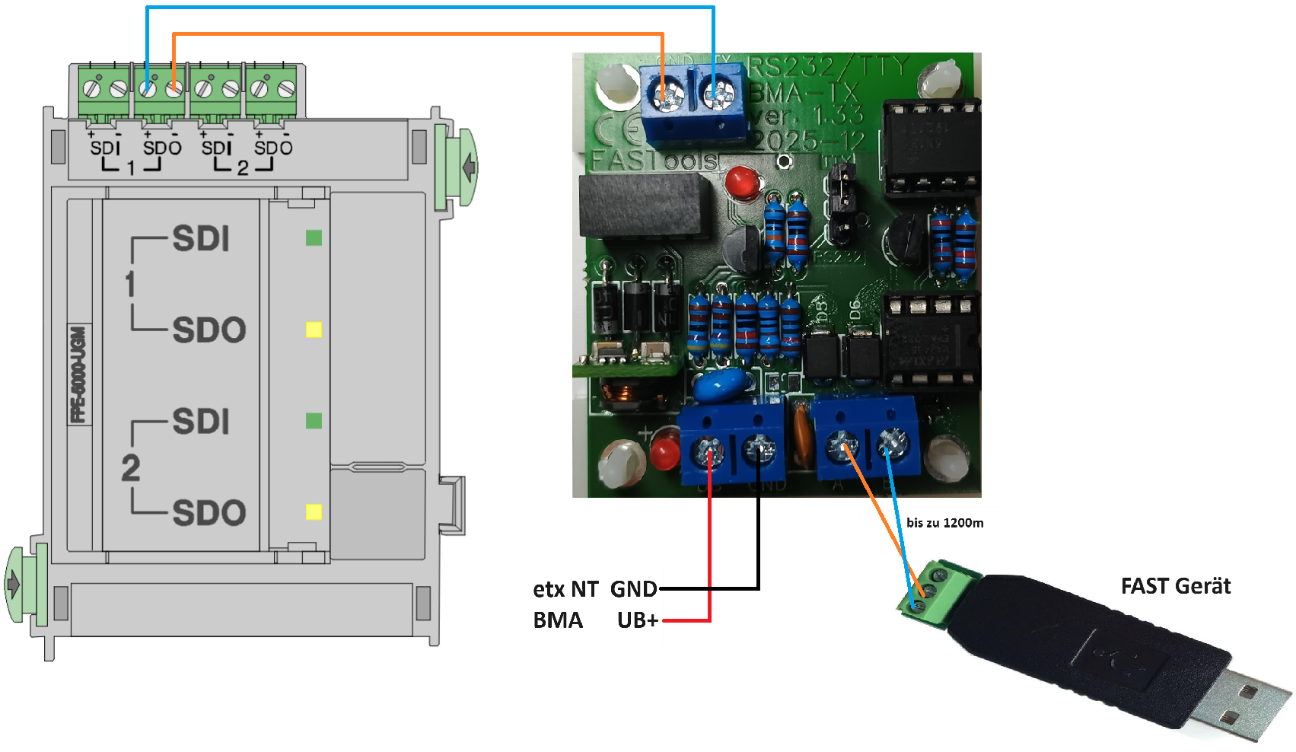

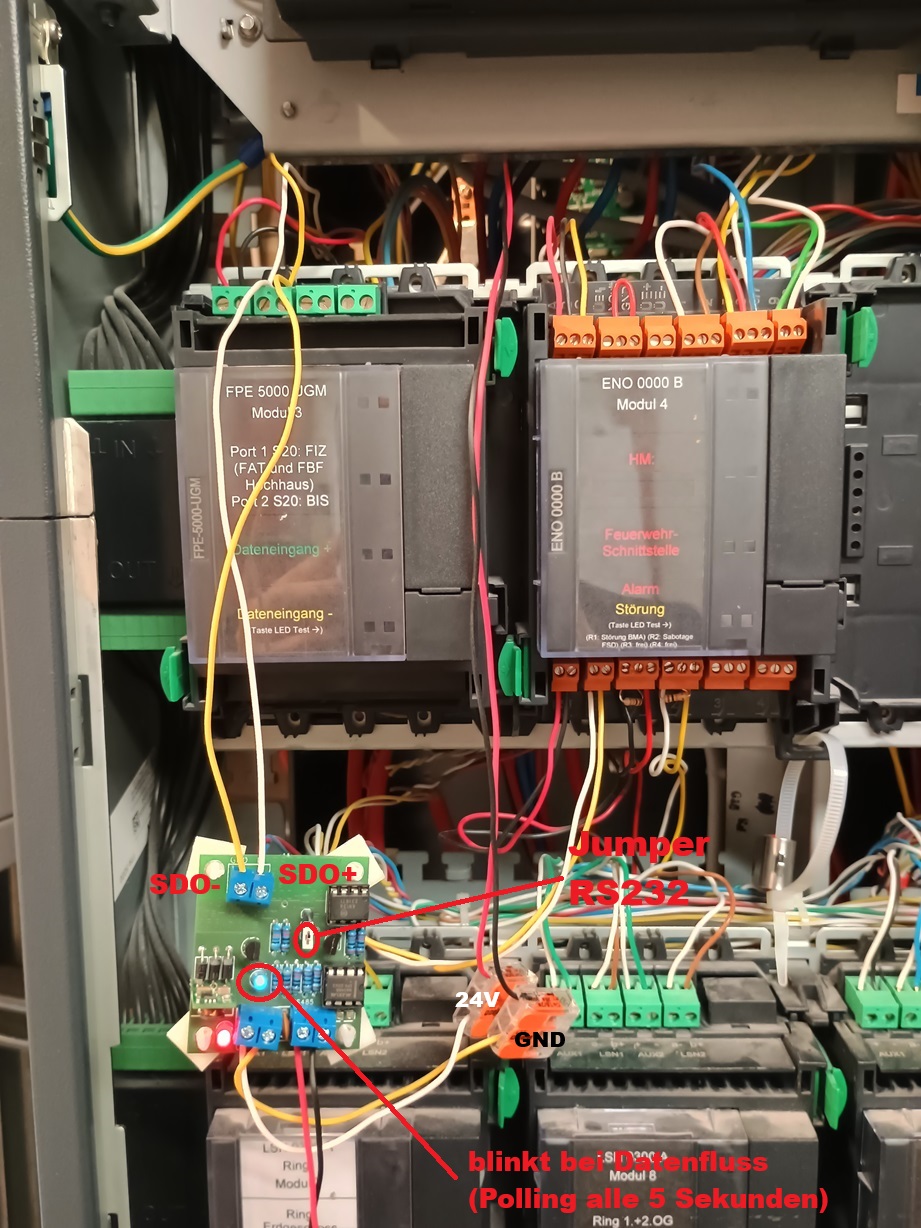

Installationsschaubild Prinzipschaltbild

Technische Daten

Überbrückungszeit	Stromverbrauch bei 46 mA @ 12 V (0,50 Watt)	Stromverbrauch bei 19,0 mA @ 27,3 V (0,50 Watt)
72 h	3,32 Ah zusätzlich einrechnen	1,37 Ah zusätzlich einrechnen
30 h	1,38 Ah zusätzlich einrechnen	0,57 Ah zusätzlich einrechnen
4 h	0,19 Ah zusätzlich einrechnen	0,08 Ah zusätzlich einrechnen

Programmierung der Schnittstelle via RPS-Software & PROG4000

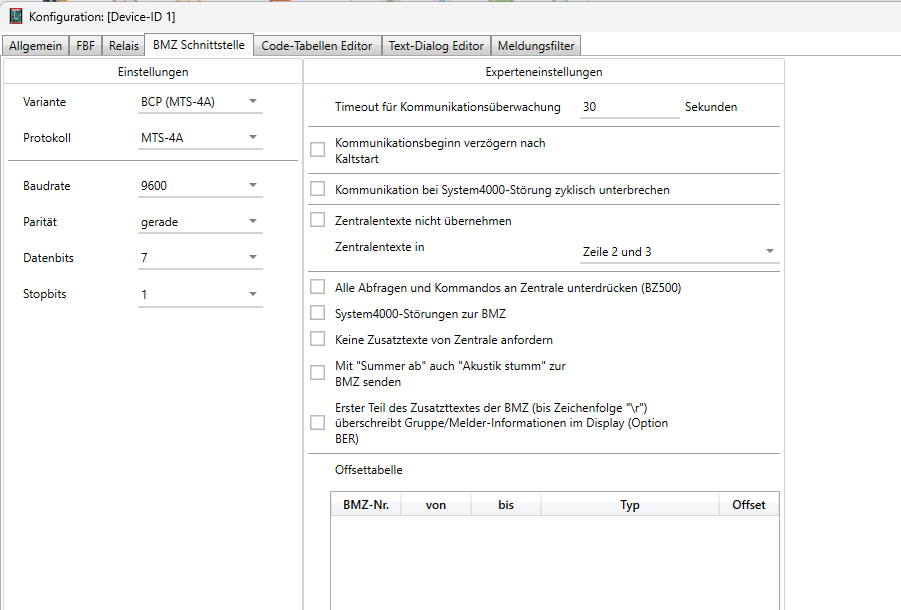

Einstellungen im PROG4000

PROG4000: Konfiguration

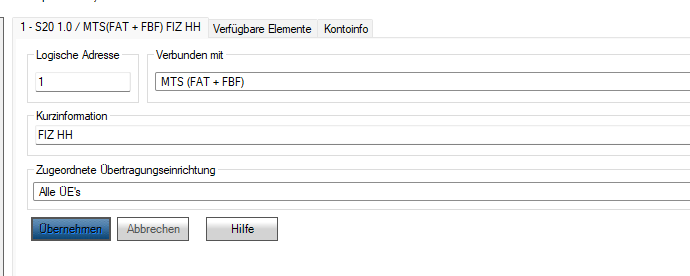

Einstellung in der RPS-Software

RPS: Konfiguration

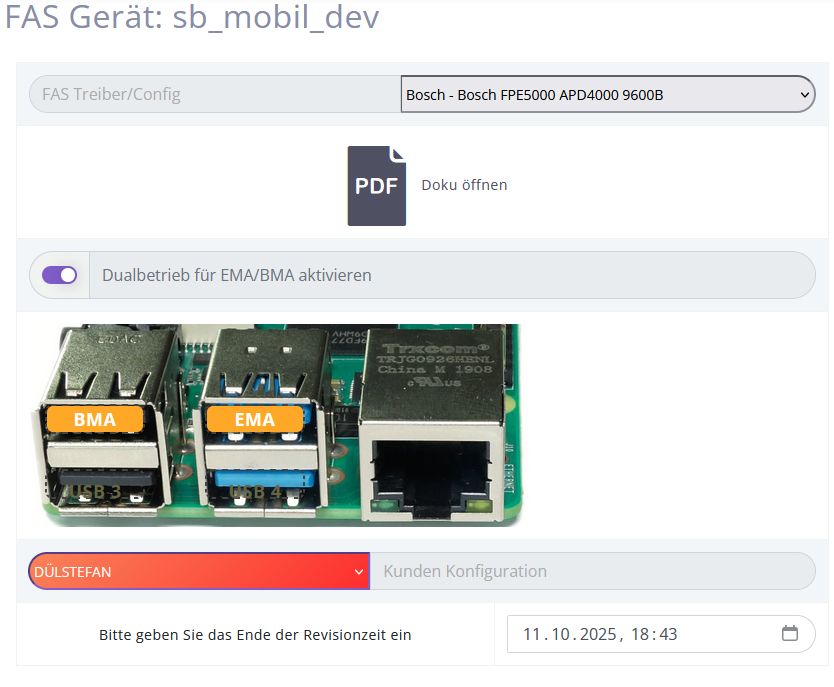

Einstellungen in der FAST-Tool-Weboberfläche

Weboberfläche: Konfiguration

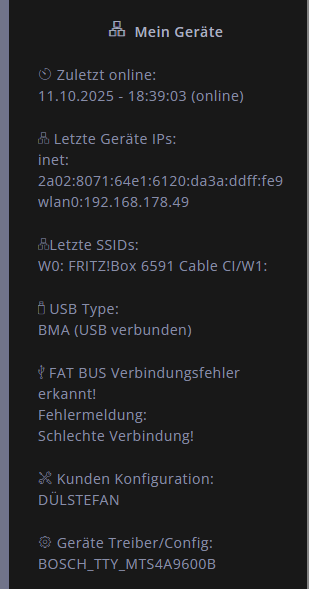

Fehlersuche RS232/TTY->RS485 GT Adapter

Die Verbindung zwischen FPE-5000-UGM und dem ADP4000 wird vom FAST-Gerät ständig abgehört. Ist das FAST-Gerät nicht korrekt angeschlossen, wird eine Fehlermeldung auf der Webseite oder in der FAST-App erzeugt. Dies geschieht auch, wenn keine Meldungen im Brandmeldesystem vorhanden sind.

Fehlersuche
