BOSCH FPA5000 / AVEMAR IOS0020-A-Modul

Anschluss​

Zur Inbetriebnahme eines BOSCH FPA5000 / AVEMAR IOS0020-A-Moduls ist auf die konkrete Abfolge der Schritte zu achten:

  1. Platine GND mit Klemme [TX-] TTY verbinden [GE]
  2. Platine TX mit der Klemme [TX+] TTY verbinden [WS]
  3. Spannungsversorgung der Platine via IOS0020A AUX oder vom FAST-Gerät abgreifen
    • 6,5–36 V / 100 mA
warnung

Beim Abgriff der Spannungsversorgung von der BMA ist die Platine nicht vollständig galvanisch getrennt.

  1. RS485 A/B-Verbindung zum FAST-Gerät schleifen und auf den RS485 <-> USB Adapter auflegen.
hinweis

Die hier aufgebaute Verbindung ist unidirektional (Simplex) – eine externe Steuerung dieses Systems ist nicht möglich.

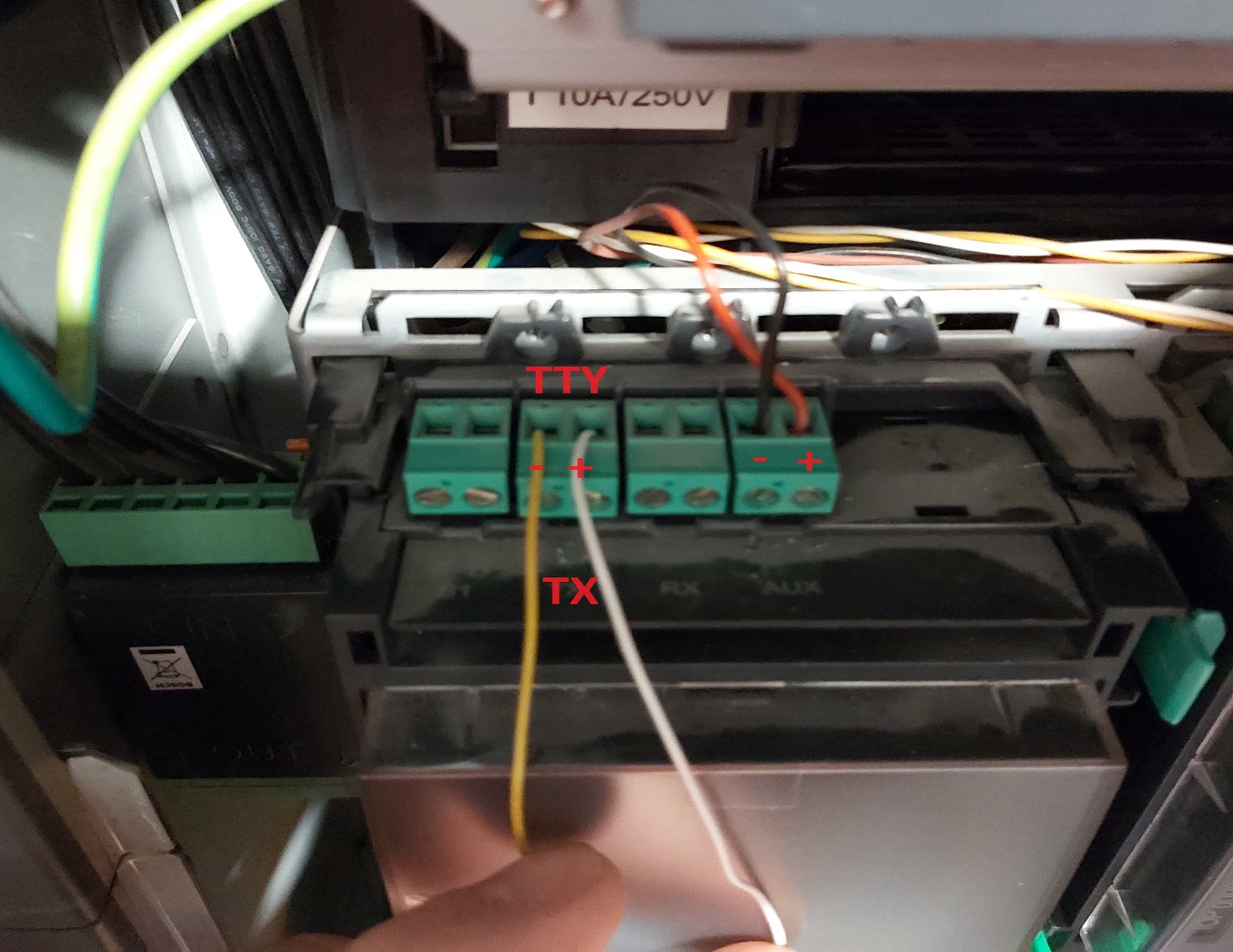

Anschlussplan TTY-Installation

Technische Daten​

ÜberbrückungszeitStromverbrauch bei 37 mA @ 12 V (0,45 W)Stromverbrauch bei 17 mA @ 26 V (0,45 W)
72 h2,67 Ah zusätzlich einrechnen1,23 Ah zusätzlich einrechnen
30 h1,11 Ah zusätzlich einrechnen0,51 Ah zusätzlich einrechnen
4 h0,15 Ah zusätzlich einrechnen0,07 Ah zusätzlich einrechnen

Programmierung der Schnittstelle via RPS-Software​

Parametrieren der S20 (TTY-Schnittstelle) als Drucker, Vergeben der Druckeradresse​

Knoten -> Knoten 1.1 -> IOS0020-A-Modul

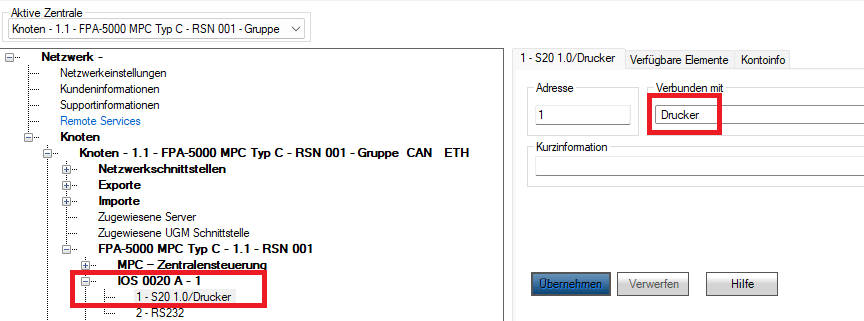

RPS: Modulauswahl

Parametrieren der Druckerfunktion mit oben genannter Adresse​

Knoten -> Knoten 1.1 -> logische Gruppierung -> Druckermanagement -> Drucker

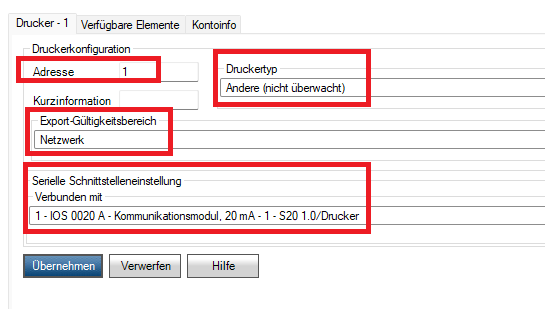

RPS: Druckermanagement

Parametrieren der Druckereinstellungen​

Knoten -> Knoten 1.1 -> logische Gruppierung -> Druckermanagement -> Drucker

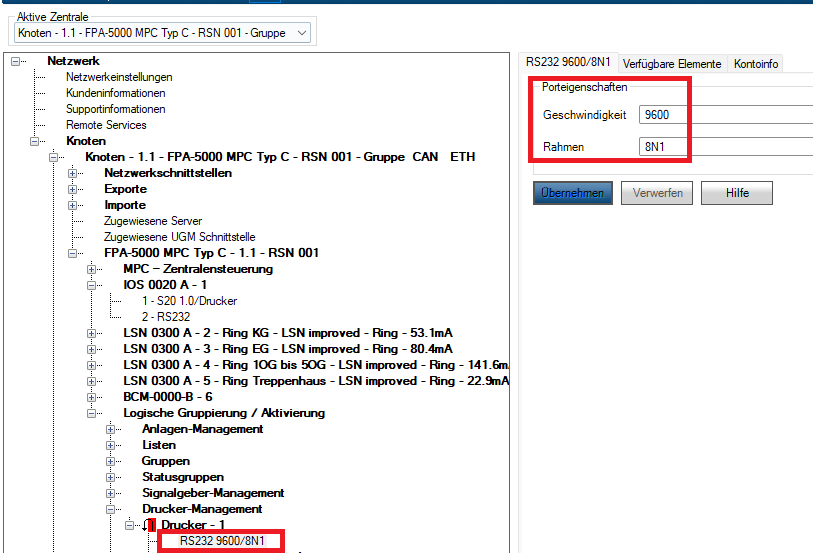

RPS: Druckereinstellungen

Einstellungen in der FAST-Tool-Web-Oberfläche​

Je nach Baudrateneinstellung in der RPS-Software muss die entsprechende Einstellung im Tool übernommen werden.

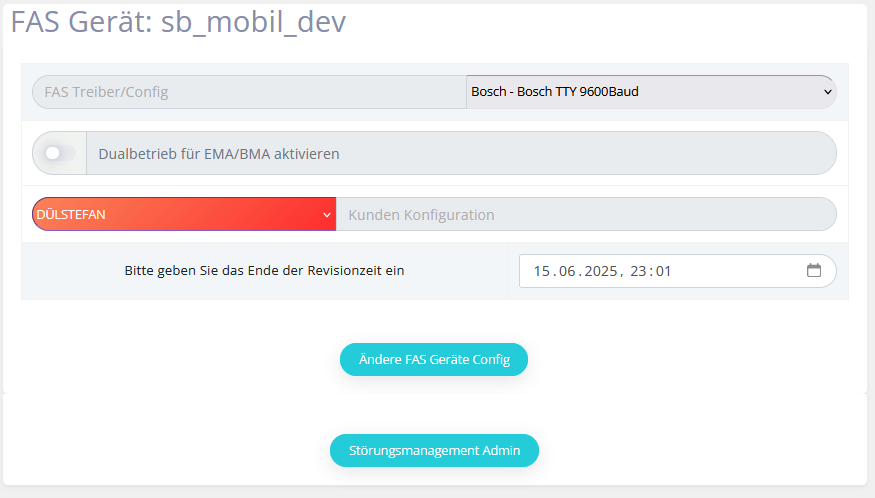

Baudraten-Einstellung Schritt 1

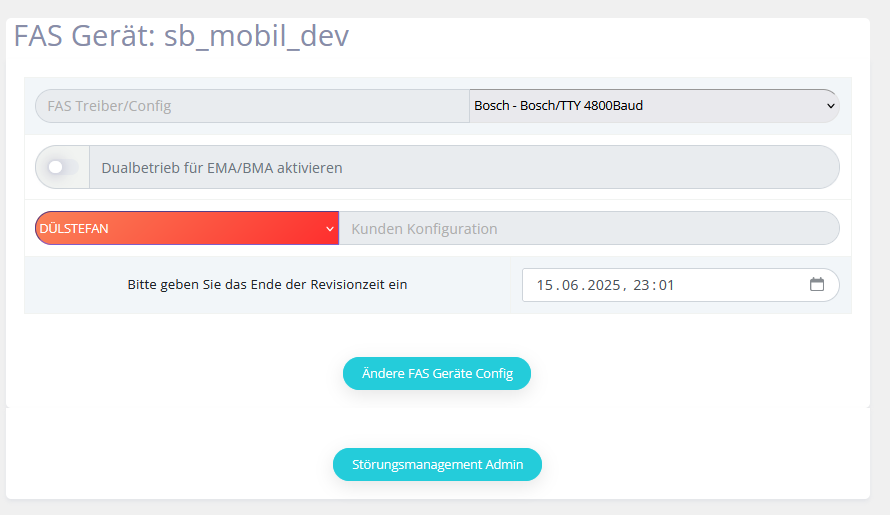

Baudraten-Einstellung Schritt 2
